产品案例关于
1、绝缘，防潮，防震，耐老化
2、无色透明
3、粘度适中，操作方便，可深层固化
4、硫化时不放热，无低分子物放出，收缩率小，无腐蚀性
5、化学性能稳定， —60℃～200℃下长期使用。
产品应用
1、电子元器件灌封、涂覆
2、良好的无壳封装材料
|
项目 |
试验方法 |
单位 |
数值 |
|
|
外观
|
目 测
|
|
无色或微黄色、微白色透明液体
|
|
|
粘度，23℃下搅拌
|
A
|
GB/T 2794-1995
|
Pa.s
|
4.0～7.0
|
|
B
|
3.0～6.0
|
|||
|
混合比
|
|
A:B
|
100:100
|
|
|
硫化条件
|
|
|
25℃/48h
|
|
|
|
|
|
60℃,2h
|
|
|
|
|
|
80℃,1h
|
|
|
适用期
|
25℃
|
h
|
1～2
|
|
|
拉伸强度
|
GB/T 528—2009
|
MPa
|
≥4
|
|
|
伸长率
|
GB/T 528—2000
|
%
|
≥70
|
|
|
Shore A硬度
|
GB/T 531—1999
|
|
42～58
|
|
|
介电常数，1MHz
|
GB/T 1693-2007
|
|
2.6
|
|
|
介电损耗，1MHz
|
GB/T 1693-2007
|
|
3×10-3
|
|
|
体积电阻
|
GB/T 1410-2006
|
Ω.cm
|
1×1013
|
|
|
折光率，25℃
|
|
|
1.4
|
|
|
电气强度
|
GB/T 1408.1-2006
|
MV/m
|
20
|
|
1、准备：用酒精、丙酮等有机溶剂将被涂覆、 灌封的元件表面擦洗干净至无油污及其它杂 质。
2、称量及混配： 按重量比称重A,B 组份于干净容器中。充分混匀，注意刮擦混配容器的底部和边壁。
3、脱泡： 为保证硫化后的橡胶中不残留气泡缺陷，将混配好的胶料连同混配容器置于真空 排泡设备中，抽真空进行脱泡处理。

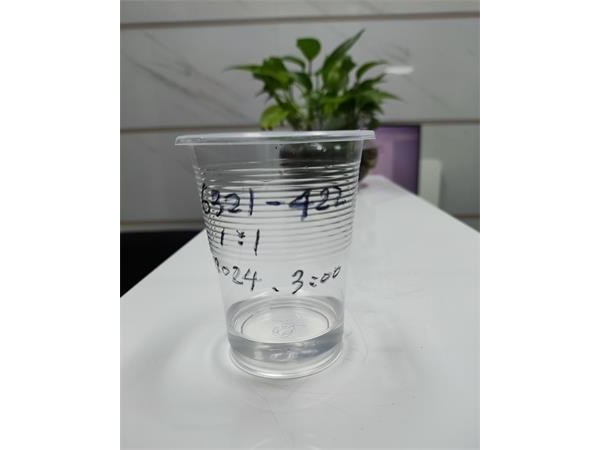

4、灌胶及硫化： 将胶料灌注后最好再经真空脱泡。按硫化条件硫化后，可得到透明的弹性体。
说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料公司保留更改此单张内容而不作另行通知的权利，本公 司不承担持定情况下使用科佳产品出现的问题，不承担任何直接，间接，意外损失责任。
