产品案例关于
FP9533医疗级光固化树脂胶是针对PVC, PC, ABS, PC电镀对金属（铝，铁，不锈钢）的粘接研发的，本产品具有高透明度，快速硬化，完全无色透明性质，适合电子业封装快速生产，此产品优异的应用在于医疗面罩 PC的气体导管接口塑胶与PVC气囊的贴合应用。
FP9533 TPU粘无纺布应用案例

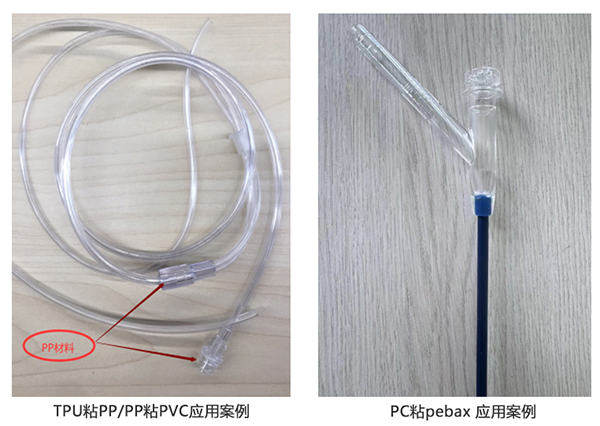

医用uv胶FP9533 TPU粘PP/PP粘PVC应用案例
1、本产品适用于多种塑胶材料接着。
2、本树脂具有柔软性，可吸收破坏能量。
3、本产品亦可用于封装应用。
4、本产品符合2011/65/EU RoHS法规规范。
5、本产品符合氯<900ppm、溴<900ppm、
氯 +溴<1500ppm
树脂规格：
|
化学成分 |
亚克力pu树脂 |
|
外观 |
液体 |
|
颜色 |
透明 |
|
黏度*25℃, S21 100 rpm, cps |
115〜175 |
|
折射率% |
1.4753 |
|
溶剂含量% |
0 |
*此数值为参考值，实际值出货COA为主
硬化条件：
|
硬化设备： |
水银灯/卤素灯 |
|
建议照射波长nm |
310-365 |
|
建议照射主波长nm |
365 |
|
建议照射强度mW/cm2 |
>50 |
|
建议照射能量mJ/cm2 |
1,000〜2,000 |
|
硬化设备： |
LED光源灯 |
|
建议照射波长nm |
365〜395 |
|
建议照射主波长nm |
385 |
|
建议照骈强度mW/cm2 |
>50 |
|
建议照射能量mJ/cm2 |
1,500〜2,500 |
*照射能量数值为参考值（因机台型号不同,照度能量也会不同）
成品性质：
|
玻璃转换温度,(TMA), ℃ |
-5 |
|
热膨胀系数,>Tg, um/m/℃ |
176 |
|
热膨胀系数,>Tg, um/m/℃ |
287 |
|
硬度(Durometer) AsTM D2240-03, Shore D |
75±2 |
|
吸水率(25℃ /24hr), % |
1.21 |
|
吸水率(97℃/2hr), %, ASTM D570 |
1.12 |
|
接着强度,PVC vs, PC, kgf/cm² |
21 |
|
接着强度,PC vs,PC,kgf/cm² |
39 |
|
接着强度 PVC vs, AL, kgf/cm² |
32 |
|
热裂解温度(TGA 10℃ /min) ℃ |
262 |
|
伸长率,% |
76 |
|
断裂值,N/mm² |
10 |
|
体积电阻，@500V, ohm-cm |
5.12*1014 |
|
表面电阻，@500V, ohm |
1.65*1015 |
|
介电常数/损失因子@100Hz |
3.47/ 0.0757 |
|
介电常数/损失因子@1 KHz |
3.38/0.0506 |
|
介电常数/损失因子@10KHz |
3.11/0.0513 |
|
介电常数/损失因子@1MHz |
3.29/0.1733 |
|
介电强度,KV/mm |
16 |
|
建议可工作温度范围,℃ |
-40〜90 |
1、树脂所接着的表面应该干净清洁，建议先用有机溶剂擦拭表面，防止灰尘、油质和脱膜剂影响本产品的接着效用；
2、将树脂均匀的涂布在基材的两面，欲接着的表面需完全压平，直到树脂硬化；
3、实际物品的硬化时间会受到下列因素影响:①物件的几何形状'②物件的材质特性，③胶粘剂的厚度，④UV灯源的效能，硬化的条件则需要以实际的物品和条件来做最后的确认；
4、请定时量测UV灯管的强度与照度，曝光过度对UV胶的性质影响不大，曝光不足对UV胶的性质有很大影响，可能会造成胶体的反应率偏低，环测的寿命下降。
5、过敏体质的人，皮肤直接接触本产品可能会发生过敏症状。
本产品存放在阴凉的处所，避免与阳光或是紫外光接触，操作者在使用完毕后迅速盖上盖子，杜绝任何的光照，在未开封前存放于室温（14〜34℃），本产品保存期限6个月。
处置原则：某一些报导指出皮肤长期接触树脂并不会诱发癌症病变，但是树脂中的某些成分仍然可能会刺激皮肤，导致发炎红肿，当皮肤接触到本产品时，应以肥皂水将皮肤清洗干净， 吞服本产品对人体仍有毒性，一旦误食，请马上送医诊治。避免眼睛接触到此产品，使用者若不小心沾到眼睛时，要立即以大量清水冲洗眼睛至少15分钟以上再送医诊治，进一步的注意事项请详见物质安全资料表。
声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料公司保留更改此单张内容而不作另行通知的权利，本公司不承担持定情况下使用科佳产品出现的问题，不承担任何直接，间接，意外损失责任。
