粘金属AB胶 KJ-6363F05-8 适用于各种电子组件的结构粘接。(得复康的14167参数接近)无需底涂便可对金属有优异的粘接性能，对工程塑料和复合材料的粘接仅需极少的表面处理。该产品两组份混合体积比为10:1，操作时间5-6分钟。固化后具有高强度、优异的耐疲劳性、抗冲击性和韧性。即：室温下快速固化，高韧性，高强度，无需表面处理特点。

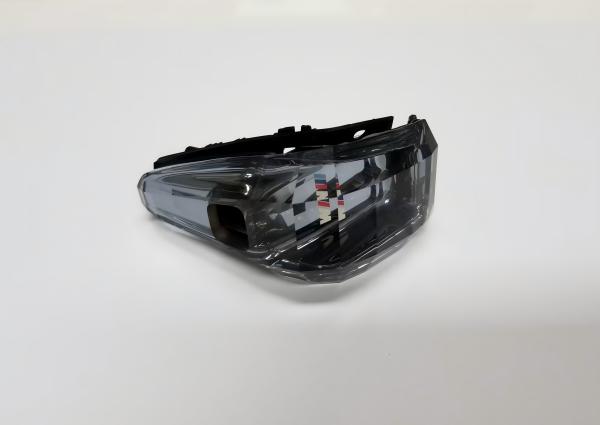

汽车配件 玻璃粘工程塑料应用案例

      基材粘接界面，应洁净干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。特殊基材处理方法详见表面处理。
      建议以60℃（层间温度）/60s作为金属与塑料粘接的测试参数。

使用前回温@25℃

        将双组份胶管装在胶枪上，打开顶盖。通过挤出少量胶体拉平两个活塞，确保均匀流淌。必要时可清理管口，然后安装静态混合头。施胶于干净的基材表面，配对工件。夹装定位直到粘接牢固。胶粘剂在25℃下8-24h完全固化。未使用产品的储存温度为2-8℃。
       清洁多余胶样，可通过溶剂擦除。例如粘合完成的工件及粘接胶线的溢胶可利用异丙醇擦除。

备注：使用溶剂时，应移除火源，遵守产品的注意事项和使用说明。

只需最小限度的表面处理即可粘结金属、塑料等诸多基材。但是，为达到最好的粘接性能和耐候性，所有粘接基材应洁净、干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。表面处理的程度取决于客户对粘接强度及耐候性的要求。以下处理方法仅作为常用材料表面处理的建议：
1、不锈钢和铝
1.1 用丙酮或异丙醇等无油溶剂擦拭表面灰尘。
1.2 喷砂或用干净的细砂纸打磨（180目或更细）。
1.3 再用溶剂擦拭掉碎屑。
注意：铝材可能会被酸类物质腐蚀，请遵守产品的注意事项和使用说明。
2、塑料/橡胶
2.1 用异丙醇擦拭基材表面。
2.2 用细砂纸打磨（180目或更细）。
2.3 再用溶剂擦拭掉碎屑。
3、玻璃
3.1 用丙酮擦拭基材表面。
3.2  在玻璃表面涂一层薄的（2.5 μm以下）金属底涂剂，并在25℃下放置至少30 min，以达到最大粘接强度。
3.3 再用异丙醇擦拭除去残留物。
注意：使用溶剂时，应移除火源，遵守产品的注意事项和使用说明。

1、为延长保质期，胶管包装及散装产品应存放于2-8℃
2、存放在建议温度2-8℃下的未开封产品，其保质期为1年。存放于8-25℃下，保质期为3个月。

注意事项：

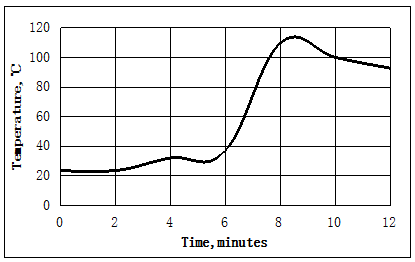

1、大批量胶水混合会产生快速固化及高温。
2、工业用物料，远离儿童，防止食用。胶液粘污到皮肤，可用温热水和肥皂及时清洗或用无水乙醇，丙酮等有机溶剂清洗

声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料有限公司保留更改此单张内容而不作另行通知的权利.科佳公司不承担特定情况下使用科佳产品出现的问题, 不承担任何直接,间接,意外损失责任。
