产品案例关于
KJ-3053-806为光硬化树脂。在紫外光(365nm)或可见光(436nm)的照射下，本产品会迅速反应成型，发挥应有的接着强度。本公司针对有防水要求的玻璃立面贴合应用，特别研发此产品。高黏度的特色可有效控制贴合玻璃立面过程中的滑移现象，一般市场上的光硬化树脂，在照光硬化后经过高温的运送过程会产生黄变现象，造成美观上的困扰。本树脂具有强韧、耐冷热冲击等性质，经过高温80℃烘烤一个月以上不产生黄变现象； 80℃热水浸泡二个月不发生脱胶，25℃浸水至少维持二年不脱胶。本产品是经过严苛环测且质量稳定的防水级玻璃专用胶。 本公司针对有防水要求的玻璃立面贴合应用.特别研发一系列不同黏度与硬度的特性，若有相关产品应用，可参考本系列玻璃接着剂的技术资料。
1、本产品胶体透明度佳，UV固化后有强韧、吸震和耐冷热冲击等性质。
2、本树脂耐候性、抗老化性良好，质量极为稳定可靠。
3、本产品耐水性佳，玻璃立面贴合固化后，长期环测不发生漏水现象。
|
外观 |
液体 |
|
颜色
|
透明
|
|
黏度 25℃, S14 20rpm,cps
|
16,000〜26,000
|
|
溶剂含量,%
|
0
|
|
重金属含量,%
|
0
|
|
硬化条件
|
|
|
建议照射波长nm
|
310〜365
|
|
建议照射强度mW/cm2
|
>50
|
|
建议照射能量mJ/cm2
|
1,500〜3,000
|
使用方法：
1、使用前须先将基材表面的油脂、灰尘和其他物质清理干净。 塑胶表面清理时，可使用一条干的抹布或者沾有溶剂的抹布擦拭干净。
2、实际物品的硬化时间会受到下列因素影响：①物件的几何形状，②物件的材质特性，③接着剂的厚度，④UV灯源的效能。硬化的条件则需要以实际的物品和条件来做最后的确认。
3、请定时量测UV灯管的强度与照度。曝光过度对UV胶的性质影响不大，曝光不足对UV胶的性质有很大影响，可能会造成胶体的反应率偏低，环测的寿命下降。
4、过敏体质的人，皮肤直接接触本产品可能会发生过敏症状。
|
玻璃转移温度(MDSC), ℃ |
-9 |
|
硬度(Durometer) Shore D
|
71
|
|
伸长率,%
|
125
|
|
体积收缩率,%
|
8.3
|
|
树脂正常使用温度,℃
|
-40 〜120
|
成品进阶测试：
拉力数据报告：
|
试件名称 |
试片上胶 |
力量最大值 |
黏合力强度 |
基材断裂 |
|
|
1.4
|
128.51
|
91.79
|
玻璃碎裂
|
|
|
1.36
|
125.77
|
92.21
|
玻璃碎裂
|
|
|
1.5
|
129.7
|
86.47
|
脱胶
|
|
|
1.34
|
99.52
|
74.31
|
脱胶
|
|
|
1.39
|
100.81
|
72.29
|
玻璃碎裂
|
|
|
1.46
|
120.77
|
82.54
|
玻璃碎裂
|
|
平均值
|
1.41
|
117.51
|
83.27
|
|

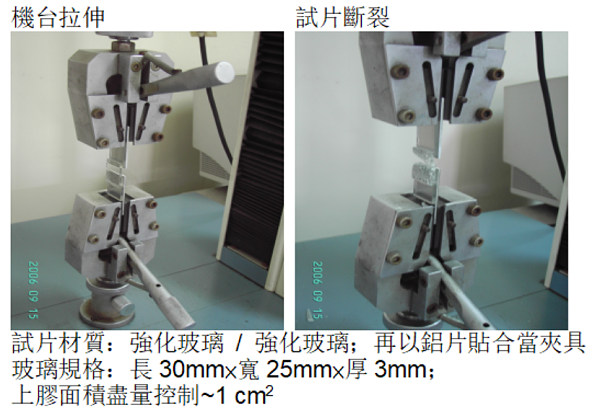

强化玻璃实际断裂情形：
本产品应存放在阴凉的处所，避免与阳光或是紫外光接触。操作者最好能够在使用完毕后尽速盖上盖子，杜绝任何的光照。
在未开封前存放于室温(14~34°C),本产品保存期限6个月。
声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料有限公司保留更改此单张内容而不作另行通知的权利.科佳公司不承担特定情况下使用科佳产品出现的问题, 不承担任何直接,间接,意外损失责任。
