产品案例关于
KJ-3053-378防水玻璃接着光硬化树脂，在紫外光(365nm) 或可见光(436nm) 的照射下，会迅速反应成型，发挥应有的接着强度。 一般市场上的光硬化树脂，在照光硬化后经过高温的运送过程会产生黄变现象，造成美观上的困扰。本产品具有强韧、耐冷热冲击等性质， 经过高温80℃烘烤一个月以上不产生黄变现象；80℃热水浸泡二个月不发生脱胶，25℃浸水至少维持二年不脱胶。本树脂是经过严苛环测且质量稳定的防水级玻璃专用胶。本公司针对有防水要求的玻璃立面贴合应用，特别研发一系列不同黏度与硬度的特性等相关产品，若有相关产品应用，可参考本系列玻璃接着剂的技术资料.
1、本产品胶体透明度佳， UV 固化后有强韧、吸震和耐冷热冲击等性质。
2、本树脂耐候性、抗老化性良好，质量极为穏定可靠。
3、本产品耐水性佳，玻璃立面贴合固化后，长期环测不发生漏水现象。
|
外观
|
液体
|
|
颜色 |
透明无色 |
|
黏度25℃,S21 10rpm,cps |
800～1200 |
|
比重 |
1.021 |
|
折射率nD |
1.468 |
|
溶剂含量,% |
0 |
|
重金属含量,% |
0 |
硬化条件：
|
建议照射波长nm
|
310-365 |
|
建议照射强度 mW/cm2
|
>50 |
|
建议照射能量mJ/cm2
|
1,500-3,000 |
使用方法：
1、使用前须先将基材表面的油脂、灰尘和其他物质清理干净。 塑胶表面清理时，可使用一条干的抹布或者沾有溶剂的抹布擦拭干净。
2、实际物品的硬化时间会受到下列因素影响：①物件的几何形状，②物件的材质特性，③接着剂的厚度，④UV 灯源的效能。硬化的条件则需要以实际的物品和条件来做最后的确认。
3、请定时量测 UV 灯管的强度舆照度。曝光过度对 UV 胶的性质影响不大，曝光不足对UV 胶的性质有很大影响，可能会造成胶体的反应率偏低，环测的寿命下降。
4、过敏体质的人，皮肤直接接触本产品可能会发生过敏症状。
|
玻璃转移温度（MDSC）℃ |
13 |
|
硬度（Durometr）Shore D |
68 |
|
吸水率（25℃/24h),% |
2.2 |
|
吸水率（80℃/24h),% |
3.1 |
|
吸水率（97℃/24h),% |
1.5 |
|
穿透率，450nm～500nm,% |
88 |
|
固化体积收缩率，% |
6.8 |
|
胶体伸长率，% |
162 |
|
剪切强度，玻璃+玻璃，kgf/cm2 |
73 |
|
剪切强度，铝片+玻璃，kgf/cm2 |
60 |
|
弹性模数，Mpa |
153 |
|
体积电阻, ohm-cm |
1.8*1013 |
|
表面电阻, ohm |
2.0*1012 |
|
介电常数,100Hz |
3.5 |
|
介电强度,KV/mm |
20 |
|
树脂正常使用温度,℃ |
-20～80 |
|
树脂短时间建议耐温,℃ |
110～120 |

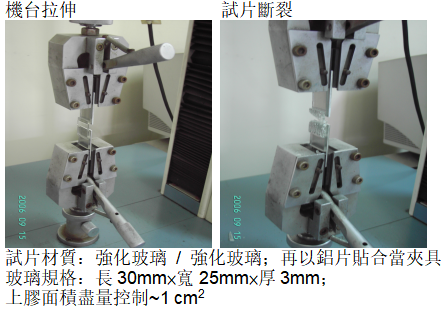

成品进阶测试：
拉力数据报告：
|
试件名称
|
试片上胶 |
力量最大值 |
剪切强度 |
基材断裂 |
|
|
1.25
|
101.54
|
81.23
|
玻璃碎裂
|
|
|
1.28
|
103.11
|
80.61
|
脱胶
|
|
|
1.18
|
77.38
|
65.53
|
脱胶
|
|
|
1.33
|
91.73
|
68.77
|
脱胶
|
|
|
1.30
|
90.56
|
69.66
|
脱胶
|
|
平均值
|
1.27
|
92.87
|
73.14
|
|
本产品应存放在阴凉的处所，避免与阳光或是紫外光接触。操作者最好能够在使用完毕后尽速盖上盖子，杜绝任何的光照。
在未开封前存放于室温(14～34℃),本产品保存期限6个月。
声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料有限公司保留更改此单张内容而不作另行通知的权利.科佳公司不承担特定情况下使用科佳产品出现的问题, 不承担任何直接,间接,意外损失责任。
