产品案例关于
KJ-3300-35 防水 uv胶主要适用于要求结合处胶层柔韧的场合，用于将坚硬或柔韧的 PVC 粘接到聚碳酸酯上。它的柔韧特性提高了粘接面承受载荷的能力，改善了减震特性。本产品对多种基材包括玻璃，多种塑料和大多数金属有优秀的粘接能力。触变特性减少了液态KJ-3300-35在施胶后，未固化前到处流淌。
玻璃粘氧化铝应用案例
KJ-3300-35防水 uv胶具有下列技术性能
|
技术 |
丙烯酸 |
|
化学类型 |
丙烯酸酯改性聚氨酯 |
|
外观 |
透明液体 |
|
组成 |
单组份、不需混合 |
|
粘度 |
中粘度，触变性 |
|
固化方式 |
紫外线/可见光 |
|
固化优点 |
生产-快速固化 |
|
应用 |
粘接 |
|
韧性 |
提高了承受重物和抗震性 |
固化前的材料特性
|
比重@25℃ |
1.08 |
|
折射率
|
1.48
|
|
闪点-见 MSDS
|
|
|
粘度 Brookfield-RVT，25℃，mPa·s（cP）
|
转子 4，转速 20 rpm 3500-7500
|
典型固化特性
KJ-3300-35在足够强的紫外线和/或可见光下就会固化，使用 220-260nm 的紫外光有利于表面固化。固化速度和最终深度受光强度，波普分布，照射时间和基材透光的影响。
注：这里提到的紫外线光强是在 365nm 下测定的。
应力开裂
把胶涂在聚碳酸酯弯曲的条上，6.4cm×13mm×3mm，弯曲达到一定的应力水平。
应力开裂，ASTM D 3929，分钟：
7N/mm 2 应力在条上 >15
12N/mm 2 应力在条上 13-14
固定时间
剪切强度达到 0.1 N/mm 2 所需要的时间为初固时间
|
UV 固化时间，显微镜幻灯片，秒： |
|
|
黑光灯，Zeta® 7500 光源： 6mW/cm 2
|
标准@365nm ≤15 LMS
|
|
UV 固化时间，聚碳酸酯 粘 PVC，秒：
|
|
|
金属卤素灯（铟），Zeta® 7400：
|
|
|
无电极系统，D 灯 30 mW/cm 2
|
标准@365nm， <5
|
|
无电极系统，H 灯 50 mW/cm 2
|
标准@365nm， <5
|
|
无电极系统，D 灯 50 mW/cm 2
|
标准@365nm， <5
|
固化深度 VS. 光强（ 365nm ）
下图显示了30 mW/cm2时固化深度随时间的增加-100兆瓦/平方厘米,根据在直径 15mm的聚四氟乙烯模具。
提示：当暴露在 V V 灯下，强度为 50 和 100 mW/cm 2 2 30 秒，固化深度超过 13 毫米，在中压水银灯下的表现与 H H 灯相同。
曲线图

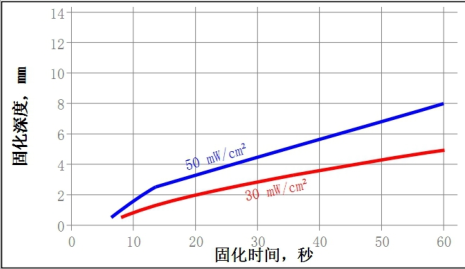

固化设备：金属卤素灯

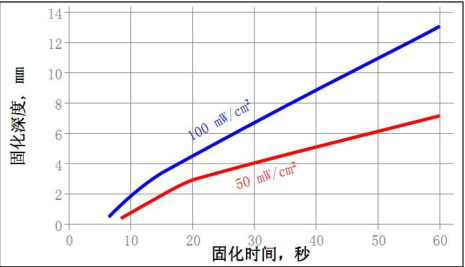

固化设备：无电极系统，D D 灯

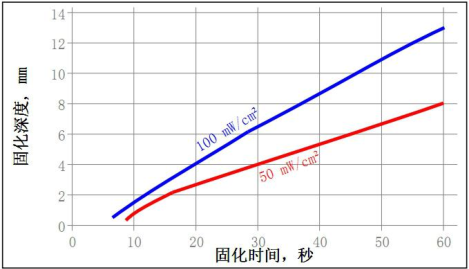

固化设备：无电极系统，H H 灯
固化@30 mW/cm 2 ，标准@365nm，在 80 秒使用玻璃灯罩的金属卤素灯
|
物理性能：硬度，ISO 868，肖氏 |
53 |
|
折射率
|
1.5
|
|
吸水率，ISO 62，%：
|
2 小时 在沸水中 3.18
|
|
延伸率，断裂时，ISO 527-3，%
|
250
|
|
断裂延伸率，ISO 527-3 N/mm 2
|
255
|
|
（psi） （37000）
|
|
|
断裂拉伸强度，断裂时，ISO 527-3N/mm 2
|
18.6
|
|
（psi） （2700）
|
|
电性能：
|
介电常数/损失，IEC 60250： |
|
|
100 Hz
|
5.17/0.04
|
|
1 KHz
|
5.01/0.02
|
|
1 MHz
|
4.61/0.04
|
|
体积电阻率，IEC 60093,cm
|
7.7×10 14
|
|
表面电阻率，IEC 60093,cm
|
9.2×10 14
|
|
介电强度，KV/mm
|
26
|
固化后材料特性胶粘剂性能
固化@30 mW/cm 2 ，标准@365nm，80 秒使用金属卤素灯，（样品在 0.5mm 间隙内固化）。
剪切强度，ISO 4587：
聚碳酸酯 N/mm 2 *5.2
（psi） （750）
*substrate failure
典型环境抵抗性能
固化@30 mW/cm 2 ，标准@365nm，在 80 秒使用金属卤素灯，（样品在 0.5mm 间隙内固化）。
剪切强度，ISO 4587：
聚碳酸酯：
KJ-3300-35
0.5mm 间隙

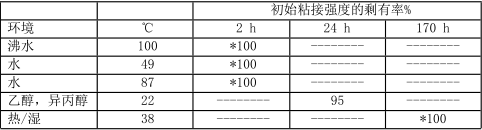

耐化学品/ / 溶剂测试
在下列条件下进行老化，在 22℃进行测试
热老化
在所示条件下老化
剪切强度，ISO 4587，% 初始强度：
聚碳酸酯：
老化 @ 71℃ for 170 小时 *100
老化 @ 71℃ for 340 小时 *100
老化 @ 93℃ for 170 小时 *100
老化 @ 93℃ for 340 小时 *100
*substrate failure
KJ-3300-35防水uv胶组成的产品在标准消毒方法，例如 Et0 和伽马射线照射（累计 25-50 拉德剂量）显示了优秀的粘接残留强度。KJ-3300-35在 1 次高压锅蒸汽试验后保持强度。建议客户按照自己的产品和方法进行消毒测试。
本产品不宜在纯氧与（或）富氧环境中使用，不能作为氯气或其他强氧化性物质的密封材料使用，有关本产品的安全注意事项，请查阅材料安全数据资料（ MSDS）
本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料公司保留更改此单张内容而不作另行通知的权利.科佳公司不乘担特定情况下使用科佳产品出现的问题, 不乘担任何直接,间接,意外损失责任.
