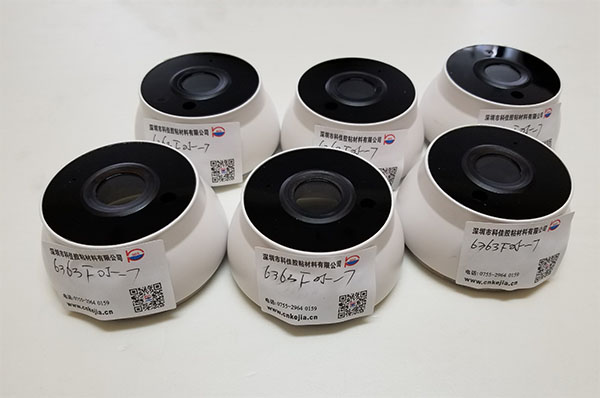

产品案例关于
快速固化树脂结构胶KJ-6363F05-7是一款多用途丙烯酸胶（和乐泰8540的指标接近），该产品适用于各种电子组件的结构粘接，主要应用于便携电子设备的金属、塑料和刚性构件的结构粘接，具有极好的抗震及抗冲击性。
参数
|
性质 |
A |
B |
|
颜色（目测） |
黄色膏状 |
蓝色膏状 |
|
粘度（cps）（@20rpm，SNB-3） |
20,000-65,000 |
35,000-120,000 |
|
密度（g/cm3） |
0.96 |
1.15 |
|
混合体积比 |
10 |
1 |
|
混合质量比 |
8.35 |
1 |
|
混合后颜色（目测） |
绿色 |
|
|
混合后粘度（cps）（@20rpm，SNB-3 |
38,000-115,000 |
|
|
开放时间@25℃ |
5-15 分钟 |
|
|
操作时间@25℃ |
5-15分钟 |
|
性能：
|
剪切强度（铝） |
≥20MPa |
|
T剥离强度 |
≥10KN/m |
|
Tg |
80℃ |
粘接特性：
|
剪切强度（IXEF） |
13.0 MPa |
|
交叉搭接拉拔强度（IXEF） |
3.5 MPa |
|
剪切强度（铝） |
20 MPa |
固化条件：80℃20min，室温放置24h
基材粘接面，应洁净干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。特殊基材处理方法详见表面处理。 建议以60℃（层间温度）/60s作为金属与塑料粘接的测试参数。
|
施胶气压 |
0.3-0.5 MPa |
|
固化加压 |
5-6 KG |
|
粘接基材表面温度（施胶处） |
60-80 ℃ |
|
固化后存放条件-时间&温度 |
2 hours @25℃ |
低温拿出回温@25℃
|
50ml胶管 |
30 min |
|
490ml胶管 |
120min |
50ml包装
将双组份胶管装在胶枪上，打开顶盖。通过挤出少量胶体拉平两个活塞，确保均匀流淌。必要时可清理管口，然后安装静态混合头。施胶于干净的基材表面，配对工件。夹装定位直到粘接牢固。胶粘剂在25℃下8-24h完全固化。未使用产品的储存温度为2-8℃。
多余胶样可通过溶剂擦除，例如粘合完成的工件及粘接胶线的溢胶可利用异丙醇擦除。
注：使用溶剂时，应移除火源，遵守产品的注意事项和使用说明。
只需最小限度的表面处理即可粘结金属、塑料等诸多基材。但是，为达到最好的粘接性能和耐候性，所有粘接基材应洁净、干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。表面处理的程度取决于客户对粘接强度及耐候性的要求。以下处理方法仅作为常用材料表面处理的建议：
不锈钢和铝 ：
1、 用丙酮或异丙醇等无油溶剂擦拭表面灰尘。
2、 喷砂或用干净的细砂纸打磨（180目或更细）。
3、 再用溶剂擦拭掉碎屑。
注意：铝材可能会被酸类物质腐蚀，请遵守产品的注意事项和使用说明。
塑料/橡胶
1、 用异丙醇擦拭基材表面。
2、 用细砂纸打磨（180目或更细）。
3、 再用溶剂擦拭掉碎屑。
玻璃
1、用丙酮擦拭基材表面。
2、 在玻璃表面涂一层薄的（ 2.5 μm以下）金属底涂剂，并在25℃下放置至少30 min，以达到最大粘接强度。
3、 再用异丙醇擦拭除去残留物。
注意：使用溶剂时，应移除火源，遵守产品的注意事项和使用说明。
为延长保质期，胶管包装及散装产品应存放于2-8℃
2、存放在建议温度2-8℃下的未开封产品，其保质期为6个月。存放于8-25℃下，保质期为3个月。
1、为延长保质期，胶管包装及散装产品应存放于2-8℃
2、存放在建议温度2-8℃下的未开封产品，其保质期为6个月。存放于8-25℃下，保质期为3个月。
注意事项：
1、大批量胶水混合会产生快速固化及高温。
2、工业用物料，远离儿童，防止食用。胶液粘污到皮肤，可用温热水和肥皂及时清洗或用无水乙醇，丙酮等有机溶剂清洗
声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料有限公司保留更改此单张内容而不作另行通知的权利.科佳公司不承担特定情况下使用科佳产品出现的问题, 不承担任何直接,间接,意外损失责任。
