热粘硅胶胶水KJ-998H HTVAB

KJ-998H HTVAB是一款通过FDA食品级认证、ROHS认证双组份A:B=1:1高温固化、透明、糊状流体的硅胶胶水。

在线咨询

全国热线

0755-2964-0159

产品信息：

KJ-998H HTVAB是一款通过FDA、ROHS认证双组份A:B=1:1高温固化透明糊状流体粘硅胶专用胶水。具有高温快速固化，高透明，和优良的电气绝缘性能。常用于绝缘套管，绝缘涂覆、硅橡胶制品生产加工工艺。

应用展示：

热粘硅胶胶水KJ-998H HTVAB，常用来热粘粘接各类硅胶条、硅胶管。广泛用于：硅胶密封圈、硅胶手环、硅胶异性条的粘接，汽车配件粘接等。

粘硅胶密封圈胶水，应用硅胶产品示例1

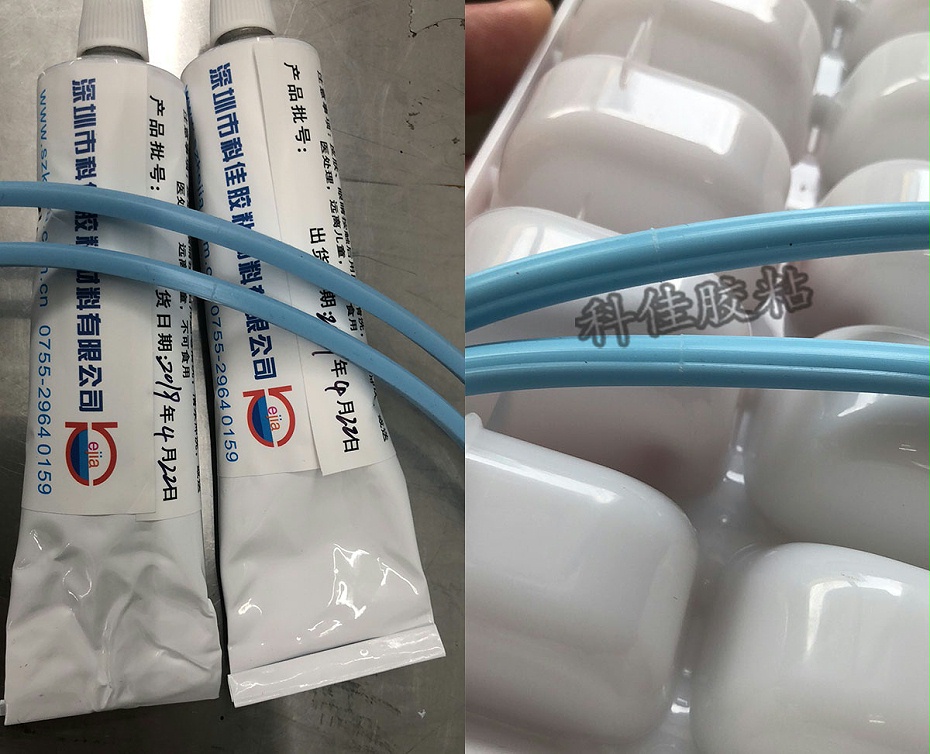

粘硅胶密封圈胶水，应用硅胶产品示例2

998HHTV案例

热粘硅胶胶水KJ-998H HTV应用案例

使用工艺：

1、配胶
把A、B液体胶1:1等量混合A、B组份，产品可以按照充分混匀进行脱气处理（排泡、抽真空处理）。使用泵按，物料混合时严禁空气混入胶内。A、 B组份混合时的环境温度不能超过 30℃；混合后的物料应及时用完，时间不超过24小时；若停机时间较长，应及时拆下静态混合器并清洗干净。
2、清洁
未固化的硅橡胶可以使用碳氢化合物洗净，而经国内外多年极性溶剂如酮和醇的化合物是不合适的选择。
3、热固化粘接
本公司的液体硅橡胶能在高温下迅速成型，使用固化成为弹性体。固化的时间取决于制品的厚度，固化时温度，在200℃的环境中，1mm厚的制品完全固化需耗时5-10秒。成型后的胶体耐温:-60度---200 度下使用。

注意事项：
本产品硫化前，应避免接触胺、磷、硫、砜、氰、有机锡等有机化合物，否则会造成硅橡胶硫化被认为不完全或甚至不硫化。用科佳胶粘产品使用本产品前，建议首先进行硅橡胶与基材的不得用于替代相容性试验。对于科佳胶粘产品在被用于规模生产之前就其是否混合物的硫化温度和时间可根据用户的注射工艺（注射机的类型LIM）进行适当调整。

技术参数：

测试方法	参数	单位	数值
GB/T2794-1995	初始状态
	外观		无色透明
	固含量	%	100
	混合粘度	Pa-s，25℃	糊状流体
	适用期	h	25℃ 24
	固化时间	℃/min	200/8
	固化后【Ascured】
GB/T531-1992	硬度【hardness】	Shore A	40±5
GB/T528-1992	拉伸强度【tensile strength】	Mpa	8.0
GB/T528-1992	断裂伸长率【elongation atbreak】	%	400
GB/T529-1991	撕裂强度【tear strength】	kN/m	≥20
GB/T1410-1989	体积电阻【volume resistivity】	Ohm，cm	1.0X10¹⁶
GB/T1408.1-1999	电气强度【dielectric strength】	Kv/mm	22

备注：典型数据，不作为产品出厂检验标准。

包装.贮存及运输：

1、贮存在环境温度不高于30℃的密闭的容器中，安全使用时间为6个月。

2、包装规格

A=1*300g/支；B=1*300g/支。

3、本公司液体硅橡胶属于非危险非危险品运输。

健康和安全：

声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料有限公司保留更改此单张内容而不作另行通知的权利.科佳公司不承担特定情况下使用科佳产品出现的问题, 不承担任何直接,间接,意外损失责任.

热品推荐 / Hot product

: 医用硅胶胶水KJ-998

KJ-998是通过FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等，单组份半流动透明室温固化高强度粘接力的硅胶胶水。KJ-998胶水具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下成型硅胶粘接硅胶、硅胶粘塑胶生产加工工艺。

: 医用硅胶胶水KJ-998A

KJ-998A胶水FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等；为单组份半流动透明室温固化高强度粘接力的硅胶胶水。KJ-998A胶水具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下和成型硅胶、塑胶、金属等材质粘接、灌封生产工艺。

: 医用硅胶胶水KJ-998A-1

KJ-998A-1是通过FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等；具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下成型硅胶粘接硅胶、硅胶粘塑胶生产加工工艺。
