您的位置: 首页 > 产品频道 > UV胶 > 防水UV胶 > KJ-3300-35防水uv胶

科佳产品中心

联系我们

电话：139-2283-9550
座机：0755-2964-0159
传真：0755-2966-7475
QQ：755415902
邮箱： Kejiasz@163.com
地址：深圳市宝安区西乡街道78区前进二路中粮锦云3号商务楼701、702、706室

KJ-3300-35防水uv胶

KJ-3300-35 防水 uv胶主要适用于要求结合处胶层柔韧的场合，用于将坚硬或柔韧的 PVC 粘接到聚碳酸酯上。它的柔韧特性提高了粘接面承受载荷的能力，改善了减震特性。本产品对多种基材包括玻璃，多种塑料和大多数金属有优秀的粘接能力。

在线咨询

全国热线

0755-2964-0159

产品简介：

KJ-3300-35 防水 uv胶主要适用于要求结合处胶层柔韧的场合，用于将坚硬或柔韧的 PVC 粘接到聚碳酸酯上。它的柔韧特性提高了粘接面承受载荷的能力，改善了减震特性。本产品对多种基材包括玻璃，多种塑料和大多数金属有优秀的粘接能力。触变特性减少了液态KJ-3300-35在施胶后，未固化前到处流淌。

玻璃粘氧化铝

玻璃粘氧化铝应用案例

产品特点：

KJ-3300-35防水 uv胶具有下列技术性能

技术	丙烯酸
化学类型	丙烯酸酯改性聚氨酯
外观	透明液体
组成	单组份、不需混合
粘度	中粘度，触变性
固化方式	紫外线/可见光
固化优点	生产-快速固化
应用	粘接
韧性	提高了承受重物和抗震性

产品参数：

固化前的材料特性

比重@25℃	1.08
折射率	1.48
闪点-见 MSDS
粘度 Brookfield-RVT，25℃，mPa·s（cP）	转子 4，转速 20 rpm 3500-7500

典型固化特性

KJ-3300-35在足够强的紫外线和/或可见光下就会固化，使用 220-260nm 的紫外光有利于表面固化。固化速度和最终深度受光强度，波普分布，照射时间和基材透光的影响。

注：这里提到的紫外线光强是在 365nm 下测定的。

应力开裂

把胶涂在聚碳酸酯弯曲的条上，6.4cm×13mm×3mm，弯曲达到一定的应力水平。

应力开裂，ASTM D 3929，分钟：

7N/mm 2 应力在条上 >15

12N/mm 2 应力在条上 13-14

成品性质：

固定时间

剪切强度达到 0.1 N/mm 2 所需要的时间为初固时间

UV 固化时间，显微镜幻灯片，秒：
黑光灯，Zeta® 7500 光源： 6mW/cm 2	标准@365nm ≤15 LMS
UV 固化时间，聚碳酸酯粘 PVC，秒：
金属卤素灯（铟），Zeta® 7400：
无电极系统，D 灯 30 mW/cm 2	标准@365nm， <5
无电极系统，H 灯 50 mW/cm 2	标准@365nm， <5
无电极系统，D 灯 50 mW/cm 2	标准@365nm， <5

固化深度 VS. 光强（ 365nm ）

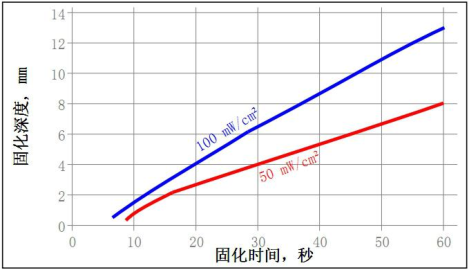

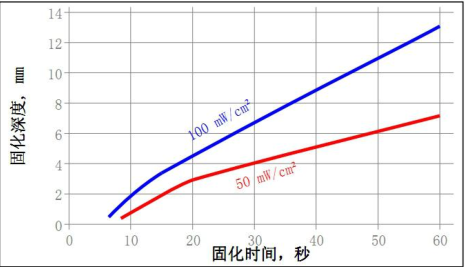

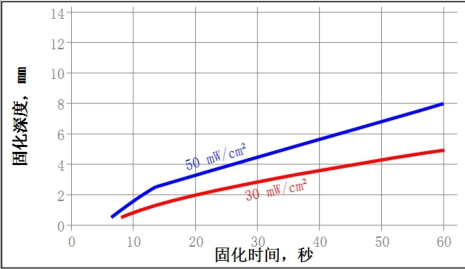

下图显示了30 mW/cm2时固化深度随时间的增加-100兆瓦/平方厘米,根据在直径 15mm的聚四氟乙烯模具。

提示：当暴露在 V V 灯下，强度为 50 和 100 mW/cm 2 2 30 秒，固化深度超过 13 毫米，在中压水银灯下的表现与 H H 灯相同。

曲线图

固化设备：金属卤素灯

固化设备：无电极系统，D D 灯

固化设备：无电极系统，H H 灯

固化后材料典型性能

固化@30 mW/cm 2 ，标准@365nm，在 80 秒使用玻璃灯罩的金属卤素灯

物理性能：硬度，ISO 868，肖氏	53
折射率	1.5
吸水率，ISO 62，%：	2 小时在沸水中 3.18
延伸率，断裂时，ISO 527-3，%	250
断裂延伸率，ISO 527-3 N/mm 2	255
（psi）（37000）
断裂拉伸强度，断裂时，ISO 527-3N/mm 2	18.6
（psi）（2700）

电性能：

介电常数/损失，IEC 60250：
100 Hz	5.17/0.04
1 KHz	5.01/0.02
1 MHz	4.61/0.04
体积电阻率，IEC 60093,cm	7.7×10¹⁴
表面电阻率，IEC 60093,cm	9.2×10 ¹⁴
介电强度，KV/mm	26

固化后材料特性胶粘剂性能

固化@30 mW/cm 2 ，标准@365nm，80 秒使用金属卤素灯，（样品在 0.5mm 间隙内固化）。

剪切强度，ISO 4587：

聚碳酸酯 N/mm 2 *5.2

（psi）（750）

*substrate failure

典型环境抵抗性能

固化@30 mW/cm 2 ，标准@365nm，在 80 秒使用金属卤素灯，（样品在 0.5mm 间隙内固化）。

剪切强度，ISO 4587：

聚碳酸酯：

KJ-3300-35

0.5mm 间隙

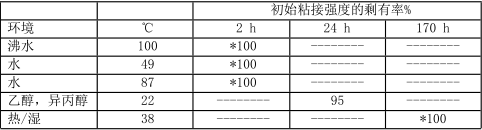

耐化学品/ / 溶剂测试

在下列条件下进行老化，在 22℃进行测试

测试数据图

热老化

在所示条件下老化

剪切强度，ISO 4587，% 初始强度：

聚碳酸酯：

老化 @ 71℃ for 170 小时 *100

老化 @ 71℃ for 340 小时 *100

老化 @ 93℃ for 170 小时 *100

老化 @ 93℃ for 340 小时 *100

*substrate failure

消毒测试：

KJ-3300-35防水uv胶组成的产品在标准消毒方法，例如 Et0 和伽马射线照射（累计 25-50 拉德剂量）显示了优秀的粘接残留强度。KJ-3300-35在 1 次高压锅蒸汽试验后保持强度。建议客户按照自己的产品和方法进行消毒测试。

注意事项：

本产品不宜在纯氧与（或）富氧环境中使用，不能作为氯气或其他强氧化性物质的密封材料使用，有关本产品的安全注意事项，请查阅材料安全数据资料（ MSDS）

声明：

本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。科佳胶粘材料公司保留更改此单张内容而不作另行通知的权利.科佳公司不乘担特定情况下使用科佳产品出现的问题, 不乘担任何直接,间接,意外损失责任.

热品推荐 / Hot product

: 医用硅胶胶水KJ-998

KJ-998是通过FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等，单组份半流动透明室温固化高强度粘接力的硅胶胶水。KJ-998胶水具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下成型硅胶粘接硅胶、硅胶粘塑胶生产加工工艺。

: 医用硅胶胶水KJ-998A

KJ-998A胶水FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等；为单组份半流动透明室温固化高强度粘接力的硅胶胶水。KJ-998A胶水具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下和成型硅胶、塑胶、金属等材质粘接、灌封生产工艺。

: 医用硅胶胶水KJ-998A-1

KJ-998A-1是通过FDA食品级认证、ISO10993测试认证、ROHS认证、REACH认证、低挥发VOC等；具有耐高低温，抗紫外线、耐化学介质、耐老化和优异的绝缘、防潮、抗震、耐电晕、抗漏电性能。常用于室温下成型硅胶粘接硅胶、硅胶粘塑胶生产加工工艺。
